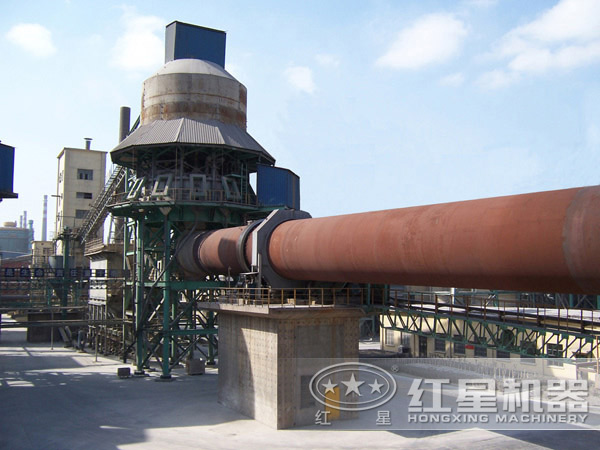

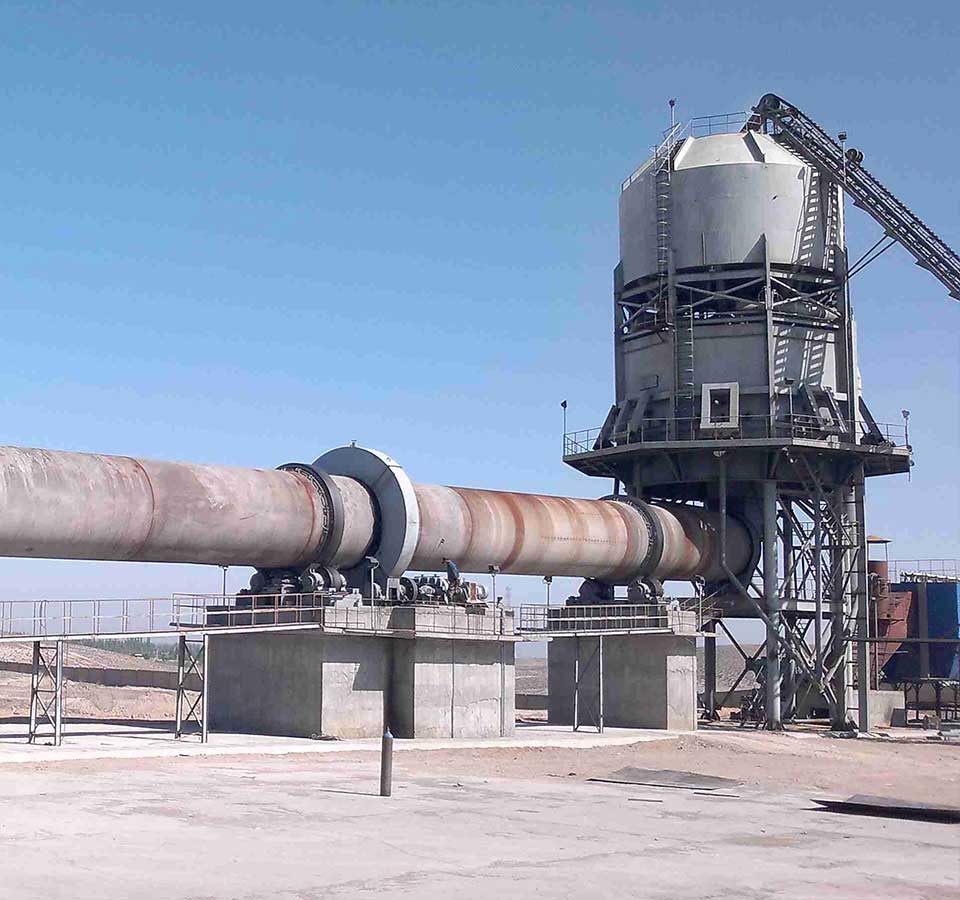

成套水泥設備

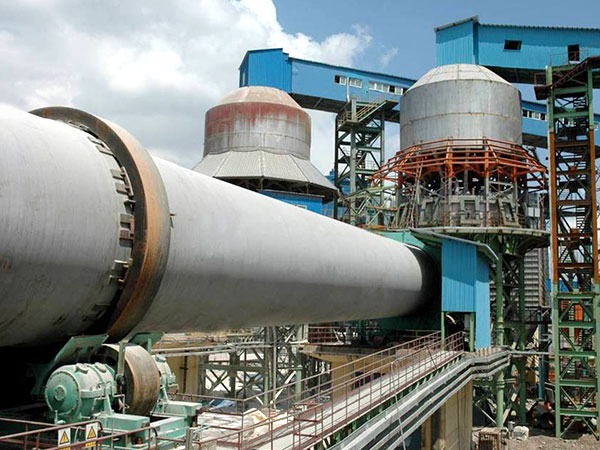

成套水泥生產設備主要有：石灰石破碎、立磨、預均化、窯尾、窯中、窯頭、煤磨、水泥配料、包裝系統、DCS控制系統等。組成一整套完整的水泥設備其中各個環節缺一不可。下圖為完整的水泥生產工藝流程圖。圖中給出各設備所起的作用及設備之間的配合。

從圖中可以看出，原料石灰石經過破碎機進行破碎后依次進入原料磨——增濕塔——預熱器——回轉窯——冷卻機——輥壓機——水泥磨，后經過水泥集塵，水泥入庫包裝運輸。

水泥生產工序

一套水泥石灰生產設備，一般可分生料制備、熟料煅燒和水泥粉磨站組成等三大工序。

• 01水泥生產線中的生料磨制

  分干法和濕法兩種。干法一般采用閉路操作系統，即原料經水泥機械磨細后，進入選粉機分選，粗粉回流入水泥機械磨再行粉磨的操作，并且多數采用物料在磨機內同時烘干并粉磨的工藝，所用水泥機械有管磨、中卸磨及輥式磨等。濕法通常采用管磨、棒球磨等一次通過水泥磨機不再回流的開路系統，但也有采用帶分級機或弧形篩的閉路系統的。

• 02水泥生產線中的煅燒

  煅燒熟料的水泥機械主要有立窯和水泥回轉窯兩類，立窯適用于生產規模較小的工廠，大、中型廠宜采用水泥回轉窯。

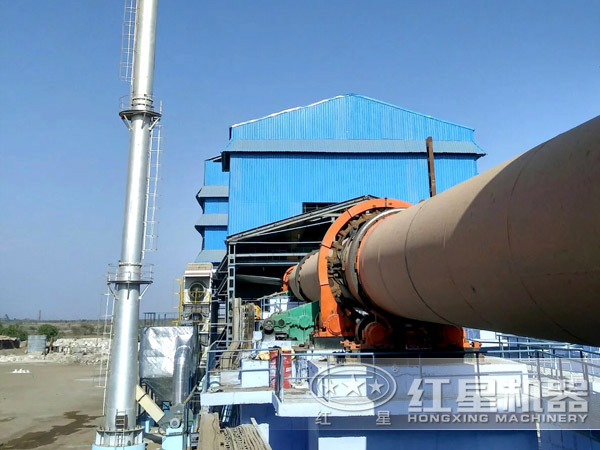

• 03水泥粉磨站

  水泥粉磨站也叫水泥磨制，主要設備有水泥磨和混合材烘干機。在濕法回轉窯生產中，初使用直徑2.2～2.4×13米開路長磨，臺時產量為16～24噸。70年代又采用了直徑2～2.7×3.6米二級閉路短磨，臺時產量為20噸。在干法回轉窯生產中，70年代使用直徑2.4×12米圈流式水泥磨，1984年起逐步推廣直徑3×11米開流式水泥磨，臺時產量19噸?；旌喜暮娓啥嗖捎弥睆?.5×12米以上逆流烘干機、直徑1.5×15米順流烘干機和直徑2.4×18.35米回轉式烘干機等。

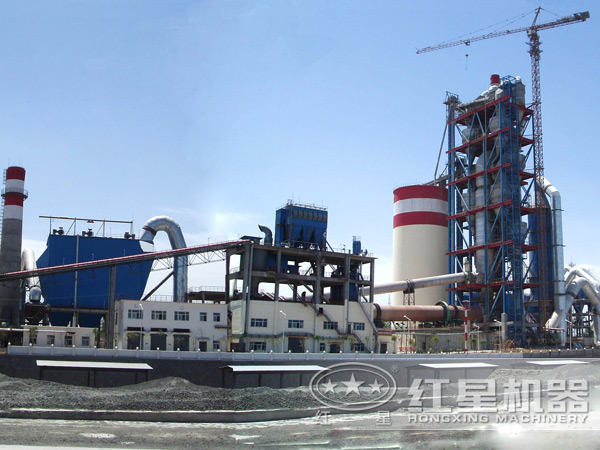

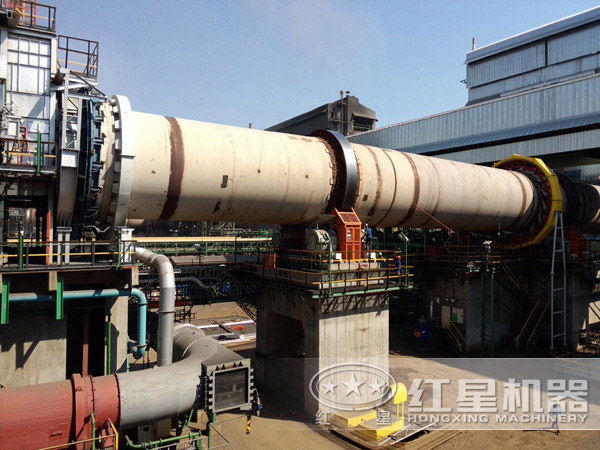

成套水泥設備生產現場圖

關鍵設備的檢查

水泥的主要生產設備有：破碎機、皮帶輸送機、斗提機、生料磨、段燒窯、回轉窯、風機、煤磨、熟料磨、輥壓機等。這些設備的監測存在以下難點：

1、故障導致巨大經濟損失。一般而言，輥壓機維修時間至少需要一周，立磨維修周期更長，一旦齒輪箱損壞，維修周期將超過15天。以一個中型水泥廠為例，一條生產線停產，每天損失產量5000噸，后果嚴重。因此，對故障的超前預知，成為狀態監測的要素。

2、轉速低，載荷大，結構復雜，干擾信號多。大量設備運轉在10轉/分至100轉/分的狀態下，例如，輥壓機轉速為18轉/分，立磨主軸承轉速為50-60轉/分，常規的振動測試方法無法消除低頻干擾。一直以來，這種超低轉速設備的監測與診斷，一直是國際性難題。

3、檢修困難，維修成本高。必須實施準確的故障診斷，以及智能的專家及分析結果，指導精密維修，從而提高設備可靠性，避免二次損傷，降低維修成本。

河南紅星機器提供整套水泥生產設備方案及設備，生產能力在200噸/天到8000噸/天。歡迎廣大客戶點擊預約到廠參觀，近距離考察設備，技術經理一對一講解，安排專車接送。
