圓振動篩是篩分設備中較為常用的設備，該設備又被稱為單軸振動篩，主要是用來負責對物料的篩分和分級作業，本文主要介紹了圓振動篩的工作原理、特點、用途及其典型應用實例。

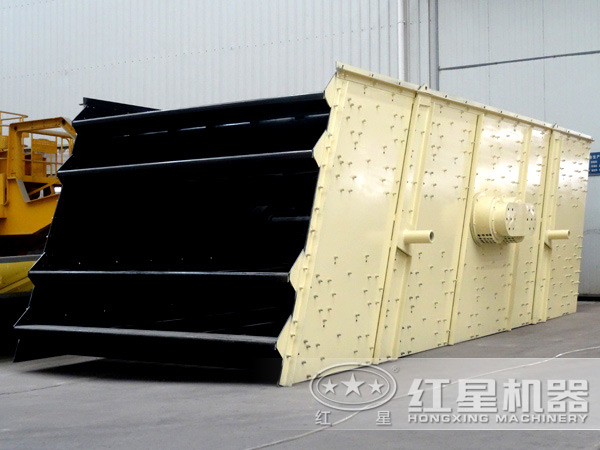

圓振動篩工作原理

圓振動篩也稱單軸振動篩，篩箱上各點的運動軌跡是圓或近似于圓，其篩面由于篩機的運動特性，安裝時需要較大傾角，角度一般為16°-21°。圓振動篩適于粗粒級物料的篩分，多用于選矸前的塊煤準備篩分和煤炭的一般分級。

根據激振器結構和原理的不同，單軸振動篩可分為三種：

（1）簡單慣性式單軸振動篩；（2）自定中心式單軸振動篩；（3）偏心式圓振動（單軸）篩。

目前偏心式圓振動篩已完全淘汰，自定中心式單軸振動篩和簡單慣性式圓振動篩使用較多。

1、自定中心式圓振動篩

自定中心式圓振動篩根據激振器的結構不同，可分為軸承偏心式和皮帶輪偏心式兩種。

2、簡單慣性式單軸振動篩

簡單慣性式單軸（圓）振動篩的主軸上的飛輪為偏心式，轉動時產生激振力，使篩機產生振動。篩機工作時，主軸中心線的空間位置是變化的，它繞假想軸線轉動，回轉半徑實際上就是篩子的振幅。

圓振動篩特點與用途

YK系列圓振動篩應用于原煤準備篩分、破碎檢查篩分和篩分。該系列振動篩是在吸收德國、美國等幾個國家振動篩優點，結合我國機械加工工藝、原材料情況以及我國選煤廠使用特點的基礎上研制成功的。該系列振動篩側板采用整塊鋼板外沿折彎的型式，管梁與側板聯接采用高強度螺栓，整機無焊接，結構的剛度和強度很好；同時，YK系列振動篩的運動頻率、振幅、篩面傾角均可調整，使得單一型號的振動篩適用面更廣。篩面更換方便，夾緊可靠，可選用不銹鋼焊接篩網或沖孔篩板；使用橡膠彈簧作為減振系統，由于橡膠彈簧的非線性特性，使得振動篩啟動、停車時更加平穩，同時減少了噪音。

圓振動篩典型實例

由河南紅星研制生產的2YK1540圓振動篩，應用在北京礦務局長溝峪煤礦。北京礦務局煤種為無煙煤，其中長溝峪的煤質好，灰分和硫分都很低，無須洗煤，只進行篩選和手選排矸就能達到用戶要求，因此，篩分機質量的好壞，直接影響成品煤的質量。以前該礦采用2ZSM2065直線篩用于分級作業，由于直線篩不適合用于原煤分級，堵孔現象嚴重，篩分效率很低，煤篩不透，塊煤中末煤量超標。

由于50-13MM塊煤主要出口韓國，對方檢驗不合格后，嚴格按合同罰款，造成了嚴重的經濟損失。我院設計人員對現場測量后，根據煤量和現場情況為長溝峪礦設計了2YK1540兩層等厚圓運動篩，安裝后塊煤中末煤含量合格，而且篩分效率大大提高，煤礦產量由40萬噸提高到50萬噸后，篩分破碎系統仍能滿足要求。以后我們又將該礦老式退讓破碎機進行了更換，選用我公司生產的破碎機，不僅過粉碎率低，不退讓，保證了粒度，而且破碎機粒度可調整，可以滿足用戶的不同粒度要求。改造后使得篩選系統由過去的老大難部位，變成了效益增長點，為該礦創造了良好的經濟效益，成為典型的效益工程。
